Halo konco konco, ane balik lagi nih, kali ini ane bakal ngebagiin seperti di judul baca lah dikit biar ngerti lagi ngejain apaan
Persiapan
- Aplikasi cisco packet trecer
- Pc/Laptop
Berikut ini langkah langkahnya
1. Buka cisco
2. Kemudian buat topologi seperti ini
-2 router 2811
-2 switch 2960
-5 ip phone
3. Jangan lupa untuk sambungkan kabel di semua ip phone, di semuanya!!!
DI SWITCH 1
4. Kita lakukan konfigurasi di switch0/SW1, lakukan konfigurasi seperti di bawah ini
DI ROUTER 1
5. Jangan lupa untuk mengkonfigurasi router juga, konfigurasi nya seperti di bawah ini
kita buat juga ip dhcp pool nya, dam juga kita excluded address nya,
dhcp pool adalah salah satu fitur untuk menentukan range IP Address yang dapat digunakan pada DHCP server maupun koneksi point-to-point.
exluded-address adalah rentang atau alamat IP tunggal yang tidak ingin diberikan oleh DHCP,seperti router interface address,servers addresses,dst.
Kita konfigurasi juga telephony service nya, seperti di bawah ini
max-ephone adalah jumlah maksimal ip phone
max-dn adalah maksimal dial number
Kita berikan number pada setiap ephone seperti di bawah,
juga setting ip address di interfacefastethernet 0/1
router ospf adalah Open Shortest Path First (OSPF) adalah sebuah protokol routing otomatis (Dynamic Routing) yang mampu menjaga, mengatur dan mendistribusikan informasi routing antar network mengikuti setiap perubahan jaringan secara dinamis.
Kita konfigurasi dial peer nya
DI SWITCH 2
Sama seperti di switch 1 namun ada yang di ubah seperti hostname dan interface nya
DI ROUTER 2
Kita konfigurasi juga seperti di router 1 namun ada perbedaan seperti di bawah ini
Seperti di router 1 tapi lebih baik di lihat dulu gambarnya
Setting juga dial peer voice nya seperti ini lagi
PENGUJIAN
Ini hasil akhir topologinya
Cara ujinya

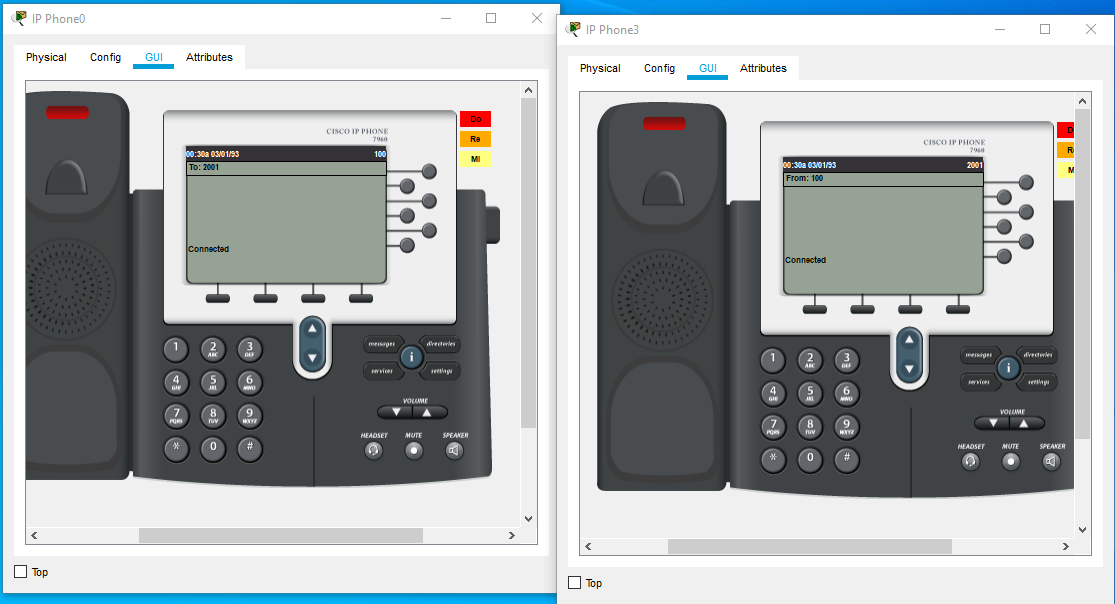

Kita telepon dari kota A ke kota B
Juga test sebaliknya
Selesai dah
