DHCP Relay Debian

Hallo mas broww, brownies kaleee, balik lagi bersama orang yang ngetiknya selalu gini gini aja karena udah gaada ide buat ngetik dan di suruh ngetik banyak, yang penting banyak aje yekan :v

Langsung ajalah ke materi nya jadi tugas ane kali ini adalah di suruh bikin dhcp relay debian

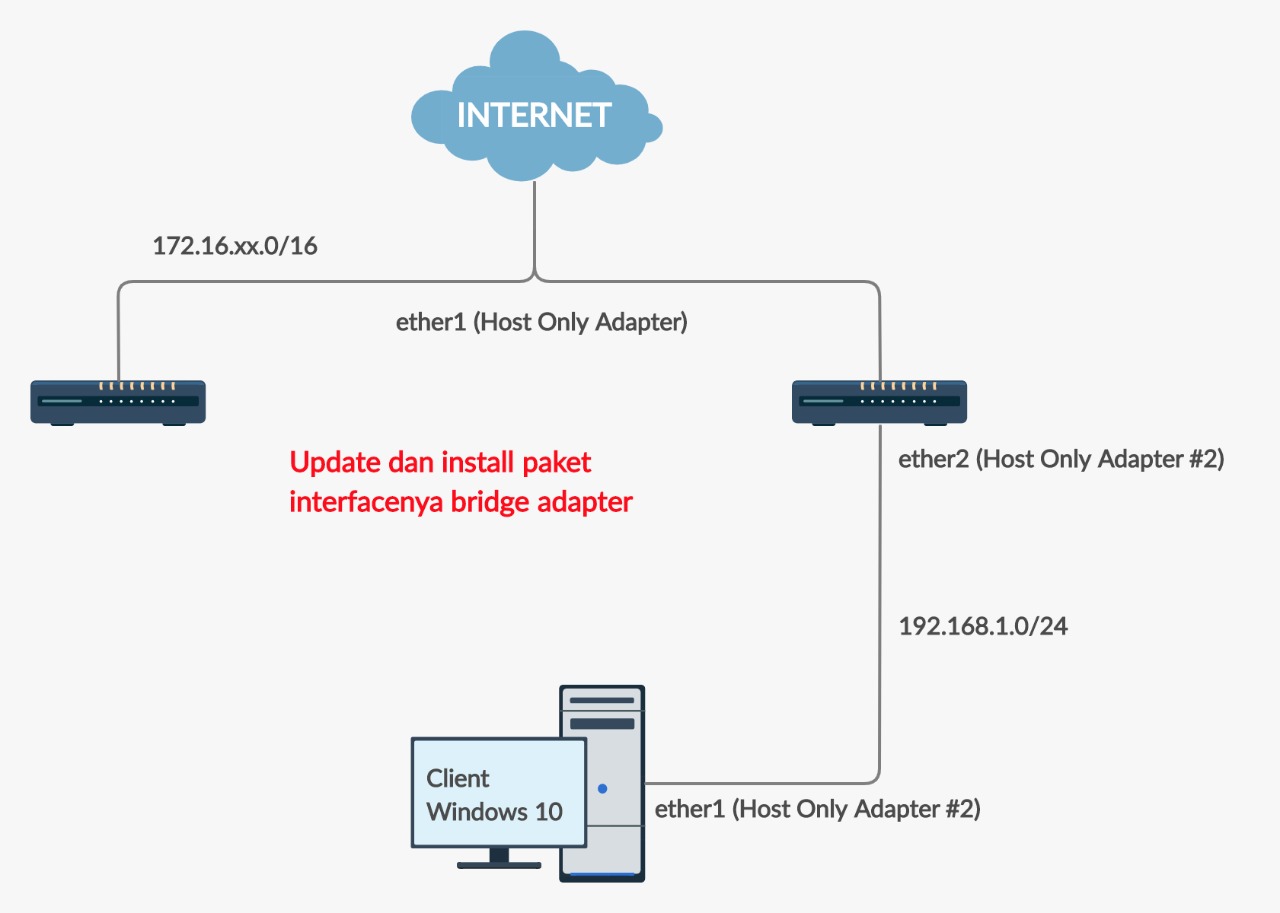

dan di bawah ini adalah topologinya okayy

langsung aja ke tutorialnya lah ya, biar cepet, soalnya bakal ada postingan lagi abis ini di hari yang sama di waktu yang berbeda SIP.

yang di butuh kan

- PC/Laptop

- Aplikasi VMWare

- Iso debian

- Iso client (windows 10)

Jadi pertama kita buat dhcp servernya dulu, Disini kita pake 2 Vm Debian (Server, & Relay)

DHCP SERVER

1. Install dulu dhcp servernya dengan perintah apt-get install isc-dhcp-server -y

2. Pindah dulu ke folder dhcp untuk mengatur file dhcpd.conf dengan perintah di bawah ini

3. Kita edit file yang di lingkari merah (range,gateway,dll) seperti di bawah ini

4. Atur interface yang akan melayani dhcp, disini ane pake ens33

*diatas adalah perintah nya, *di bawah adalah contoh interfacenya

5. Lalu kita restart isc dhcp servernya dengan perintah service isc-dhcp-server restart

Selanjutnya kita buat DHCP RELAY nya

1. If config untuk melihat ip kita

2. Setelah komputer DHCP relay server berhasil diinstal, ubah hostname-nya menjadi Relay-server dengan mengedit file hostnya dengan perintah nano /etc/hosts

3.  Atur IP address DNS pada relay servernya

4. Ubah konfigurasi IP forwarding pada relay server agar paket DHCP REQUEST klien dapat diteruskan dan diarahkan menuju DHCP server. root@Relay-Server:~#nano /etc/sysctl.conf

Aktifkan baris net.ipv4.conf.all.accept_source_route = 0 dan ubah nilainya menjadi 1, kemudian aktifkan baris net.ipv4.ip_forward=1 (seperti gambar berikut).

5. Periksa konfigurasi forwarding packet dalam sysctl.conf bahwa telah berhasil dijalankan dengan perintah sysctl –p, kemudian restart server.

6.  Masukkan disk DVD OS Debian 9.4, kemudian mount disk tersebut. Instal paket iscdhcp-common dan isc-dhcp-relay root@Relay-Server:~#apt-get install isc-dhcp-relay  -y

7. Masukkan IP server DHCP, yaitu 172.16.0.107 kemudian pilih Ok.

8. Pilih ethernet card yang terhubung dengan layanan DHCP, dalam hal ini interface yang terkoneksi dengan switch 2 yang mengarah ke klien. Sebagai contoh ens37 dan tekan tombol Ok

9. Saat muncul dialog tambahan opsi DHCP relay, biarkan saja pada pilihan default (kosong) tekan tombol Ok.

10. Untuk menampilkan informasi status layanan DHCP relay server gunakan perinta /etc/ init.d/isc-dhcp-relaystatus.

UJI COBA

Lakukan uji coba di client range nya sudah sesuai dengan yang diatur di server
